Датчики силы варианта исполнения № 1 применяются при производстве динамометров электронных ДЭТ/1:
- на растяжение с НПИ от 0,1 кН до 200 кН классов точности 0,5, 1, 2;
- на сжатие с НПИ от 0,1 кН до 200 кН классов точности 1, 2.
Чертёж датчиков силы на 100 кН и 200 кН Чертёж датчиков силы от 0,1 кН до 50 кН
(без силовводящих элементов) (без силовводящих элементов)
| НПИ, кН | L, мм | H, мм | b, мм | B, мм | М, мм |
| 0,1; 0,2; 0,5 | 50,8 | 76,2 | 12,7 | 16,1 | М8 |
| 1 | 50,8 | 76,2 | 19 | 22,4 | М10 |
| 2; 5 | 50,8 | 76,2 | 19 | 22,4 | М12 |
| 10 | 50,8 | 76,2 | 25,4 | 28,8 | М12 |
| 20; 50 | 76,2 | 101,6 | 25,4 | 28,8 | М20×1,5 |
| 100 | 125 | 175 | 50 | 50 | М33×3 |
| 200 | 160 | 200 | 60 | 60 | М42×3 |

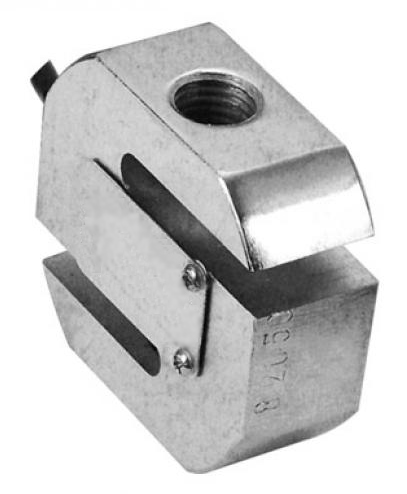

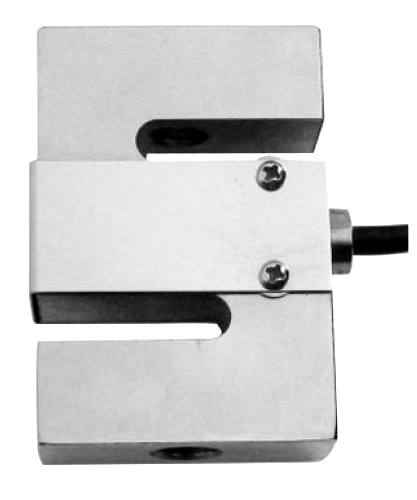

Общий вид датчиков силы от 0,5 кН до 50 кН

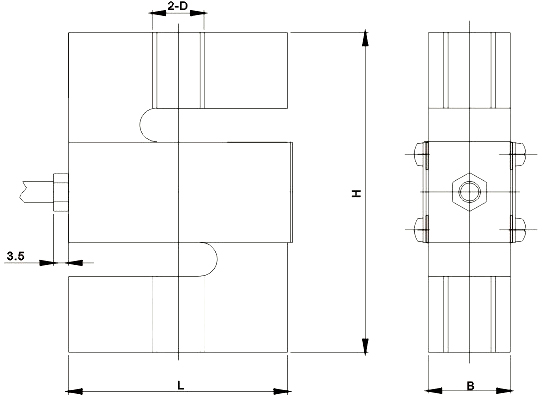

(без силовводящих элементов) Чертёж датчиков силы от 0,5 кН до 50 кН
| НПИ, кН | L, мм | H, мм | В, мм | В, мм |
| 0,5; 1; 2; 5 | 51 | 76,2 | 19,1 | М12 |
| 10 | 51 | 76,2 | 25,4 | М12 |
| 20; 50 | 76,2 | 100,4 | 31,8 | М20×1,5 |

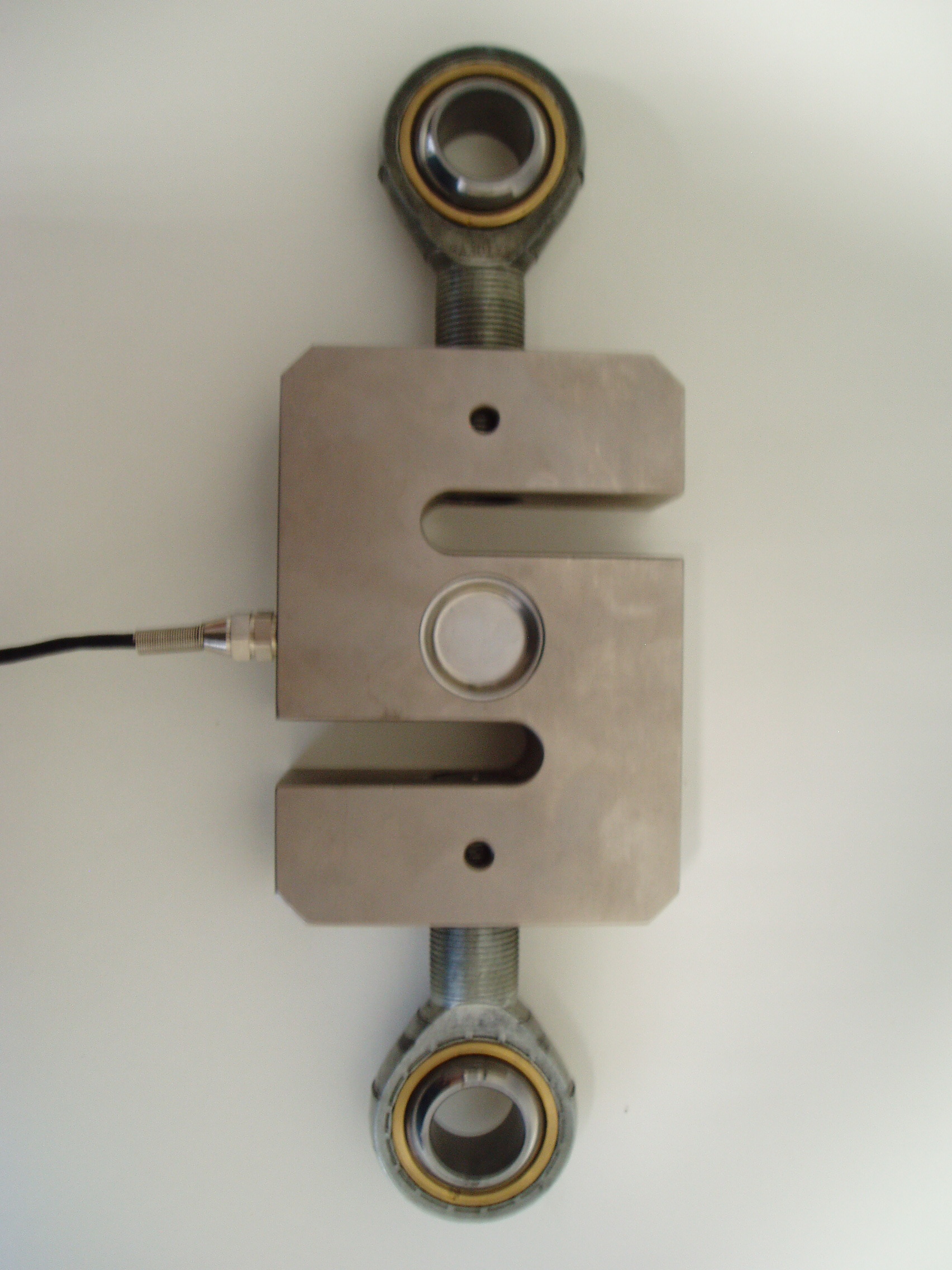

Общий вид датчиков силы от 0,1 кН до 100 кН

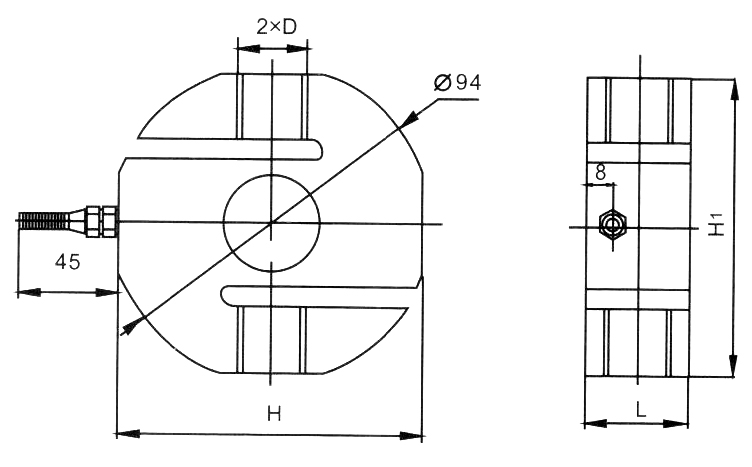

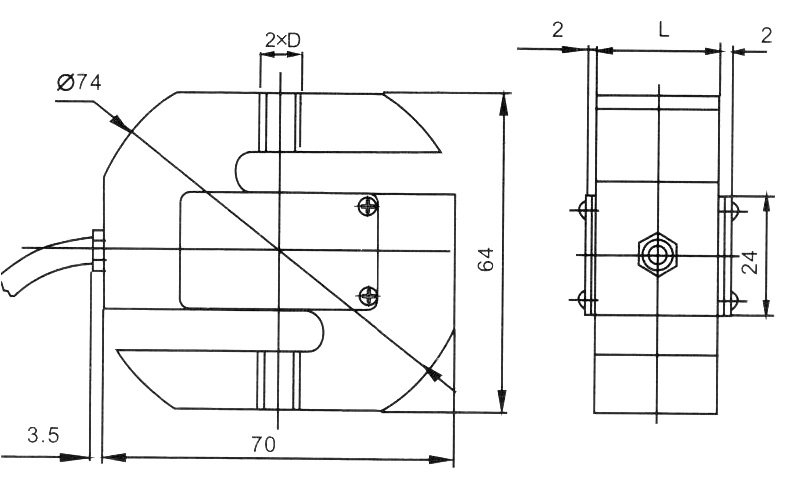

(без силовводящих элементов) Чертёж датчиков силы от 0,1 кН до 10 кН. Чертёж датчиков силы на 20 кН, 50 кН и 100 кН.
| НПИ, кН | L, мм | D, мм | H, мм | H1, мм |
| 0,1; 0,2; 0,5; 1 | 12 | М8 | 70 | 64 |
| 2;5 | 50 | М12 | 70 | 64 |
| 10 | 25 | М12 | 70 | 64 |
| 20; 50 | 32 | М20 | 88 | 90 |
| 100 | 50 | М30×2 | 110 | 110 |

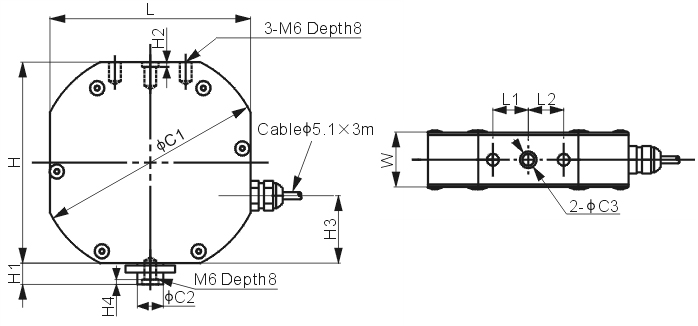

Общий вид и чертёж датчиков силы на 0,1 кН и 0,2 кН (без силовводящих элементов)
| НПИ, кН | С1, мм | С2, мм | С3, мм | Н, мм | Н1, мм | Н2, мм | Н3, мм | Н4, мм | L, мм | W, мм |
| 0,1; 0,2 | 95 | 11 | 7 | 85 | 9 | 2 | 28,5 | 2 | 85 | 24 |
