Вариант исполнения № 2

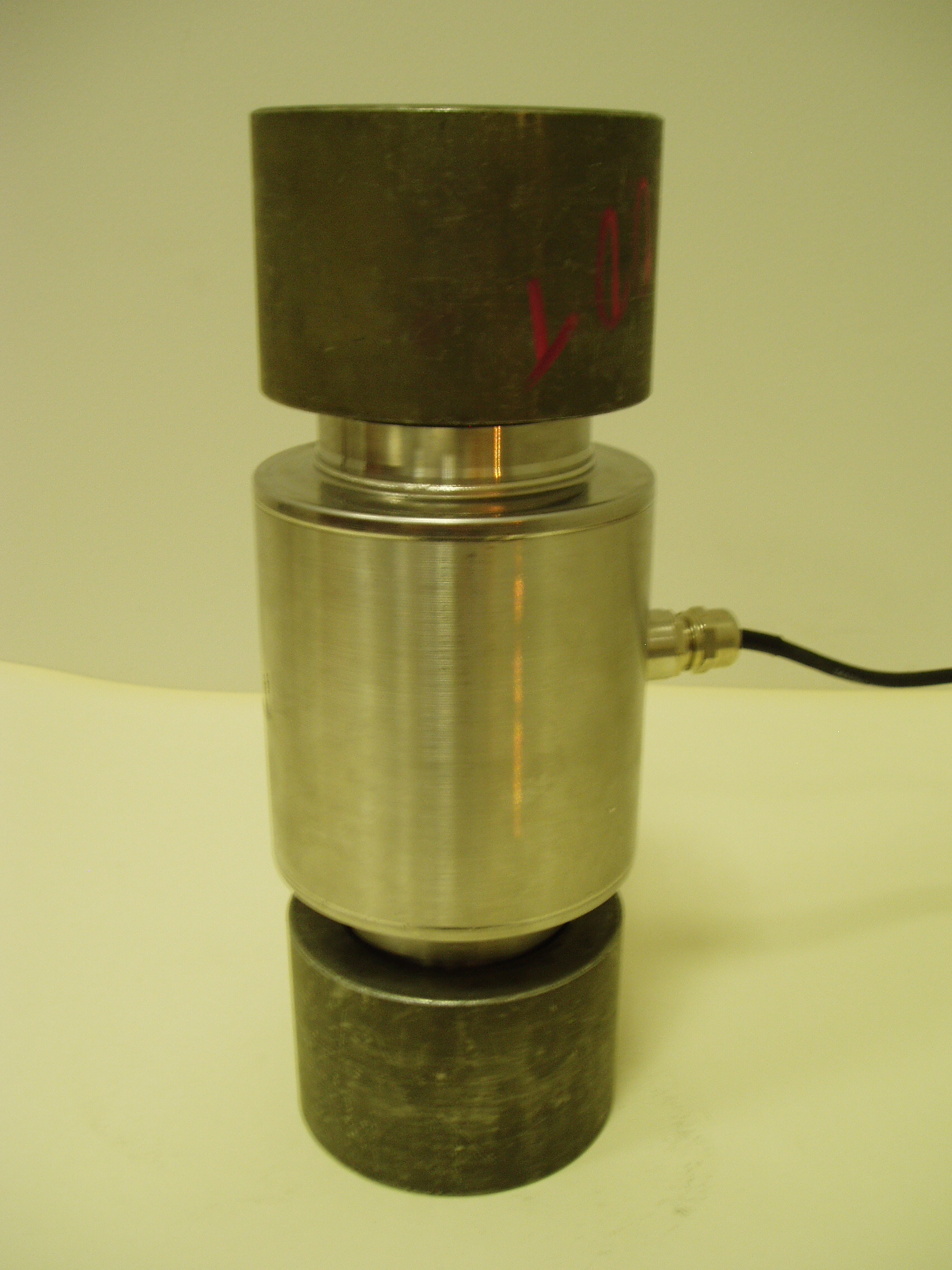

Датчики силы варианта исполнения № 2 применяются в производстве динамометров электронных ДЭТ/1 на сжатие с диапазоном измерений от 5 кН до 2000 кН классов точности 0,5, 1, 2.

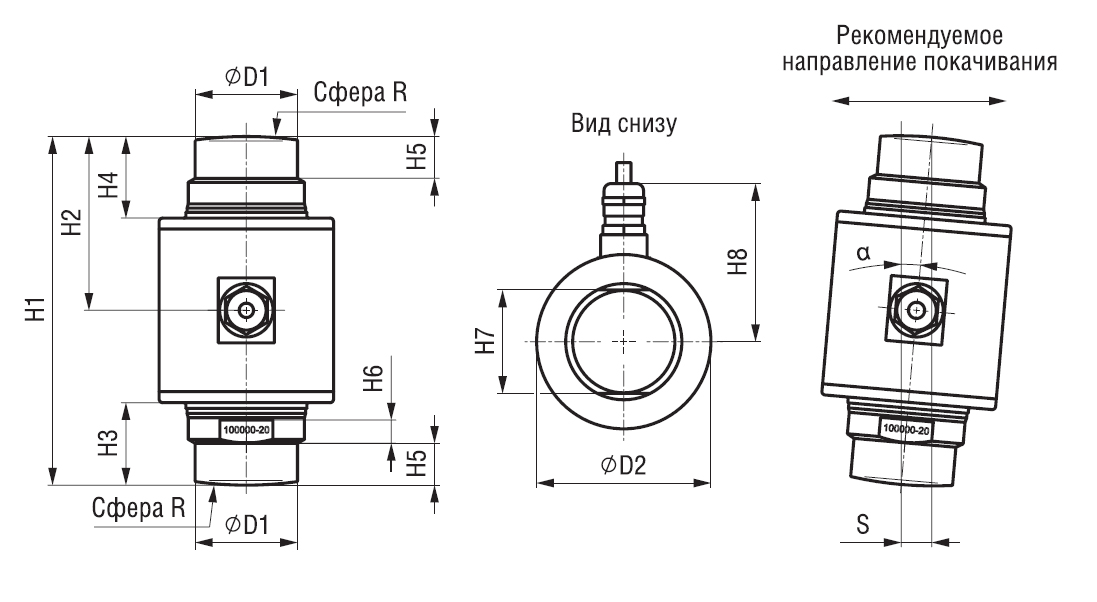

Чертёж датчиков силы от 50 кН до 2000 кН (без силовводящих опор).

НПИ, кН	Н1, мм	Н2, мм	Н3, мм	Н4, мм	Н5, мм	Н6, мм	Н7, мм	Н8, мм	D1, мм	D2, мм
50	89	44,5	23,5	23	12,5	10	28,2	68	28	75
100	130	65	35,5	35	18	10	44,5	68	44	75
200; 500	150	75	35,5	35	18	10	44,5	68	44	75
1000	178	89	35,5	34	17	10	62,2	81	62	101
2000	150	75	23,5	23	15	-	-	81	80	110

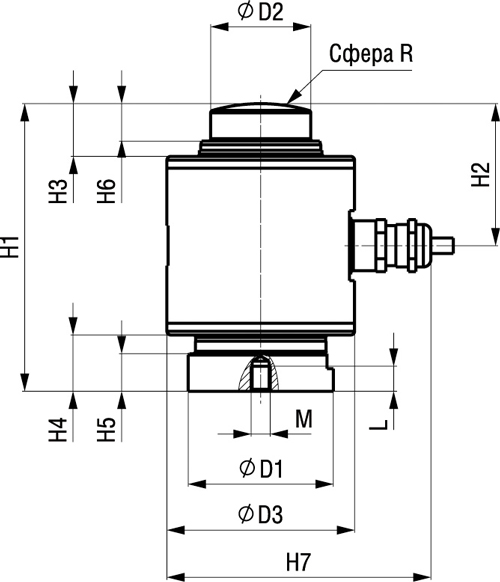

Чертёж датчиков силы на 500 кН и 1000 кН (без силовводящих элементов).

НПИ, кН	H1, мм	Н2, мм	Н3, мм	Н4, мм	Н5, мм	Н6, мм	Н7, мм	D1, мм	D2, мм	D3, мм	R, мм	M, мм	L, мм
500	140	71,8	31,6	22	15,5	24	131,5	77	50	101	100	М12	20
1000	183	84,3	28,1	42,5	33	20	131,5	80	64	101	200	-	-
