Датчики силы варианта исполнения № 3 примняются в производстве динамометров электронных ДЭТ/1 на сжатие с диапазоном измерений от 2 кН до 500 кН классов точности 0,5, 1, 2.

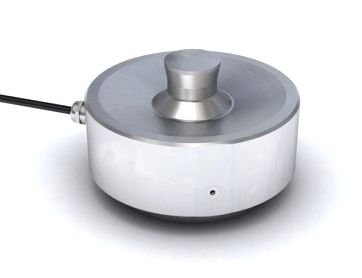

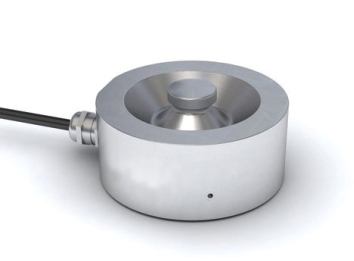

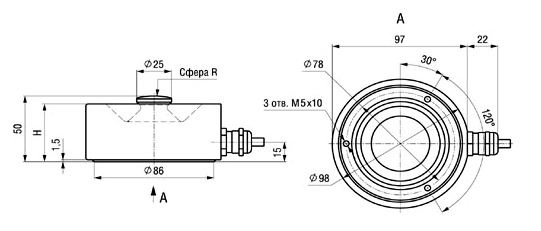

Общий вид и чертёж датчиков от 2 кН до 50 кН (без силовводящих элементов)
| НПИ, кН | Н, мм | R, мм |
| 2; 5 | 39 | 30 |
| 10; 20 | 42 | 55 |
| 50 | 44 | 55 |

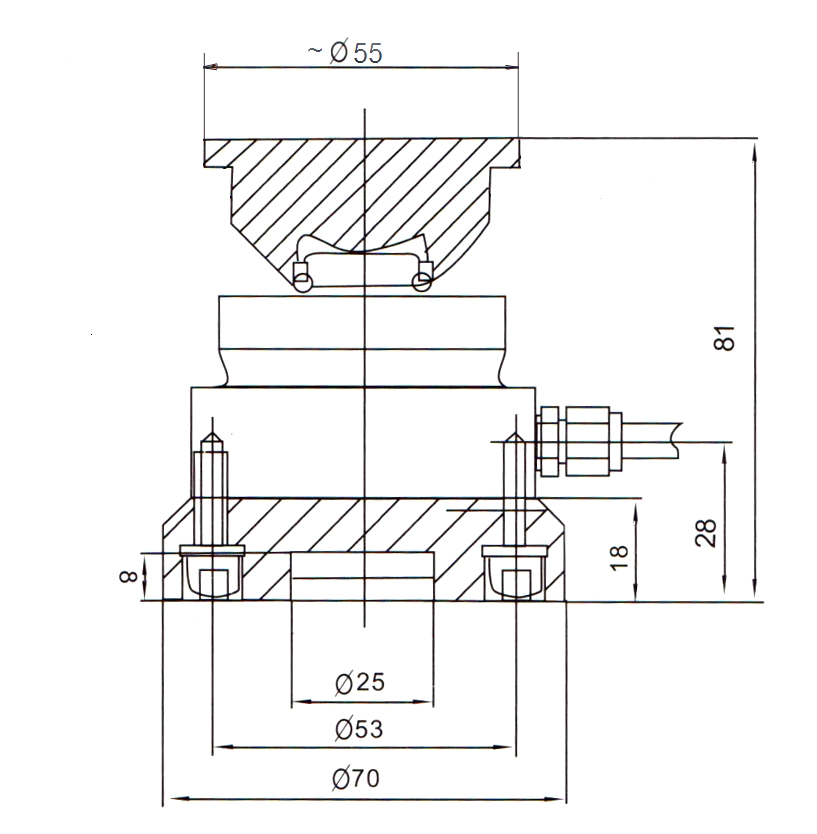

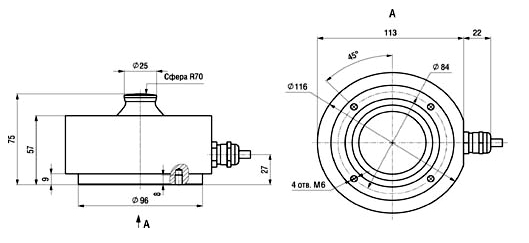

Общий вид и чертёж датчиков силы на 100 кН и 200 кН (без силовводящих элементов).

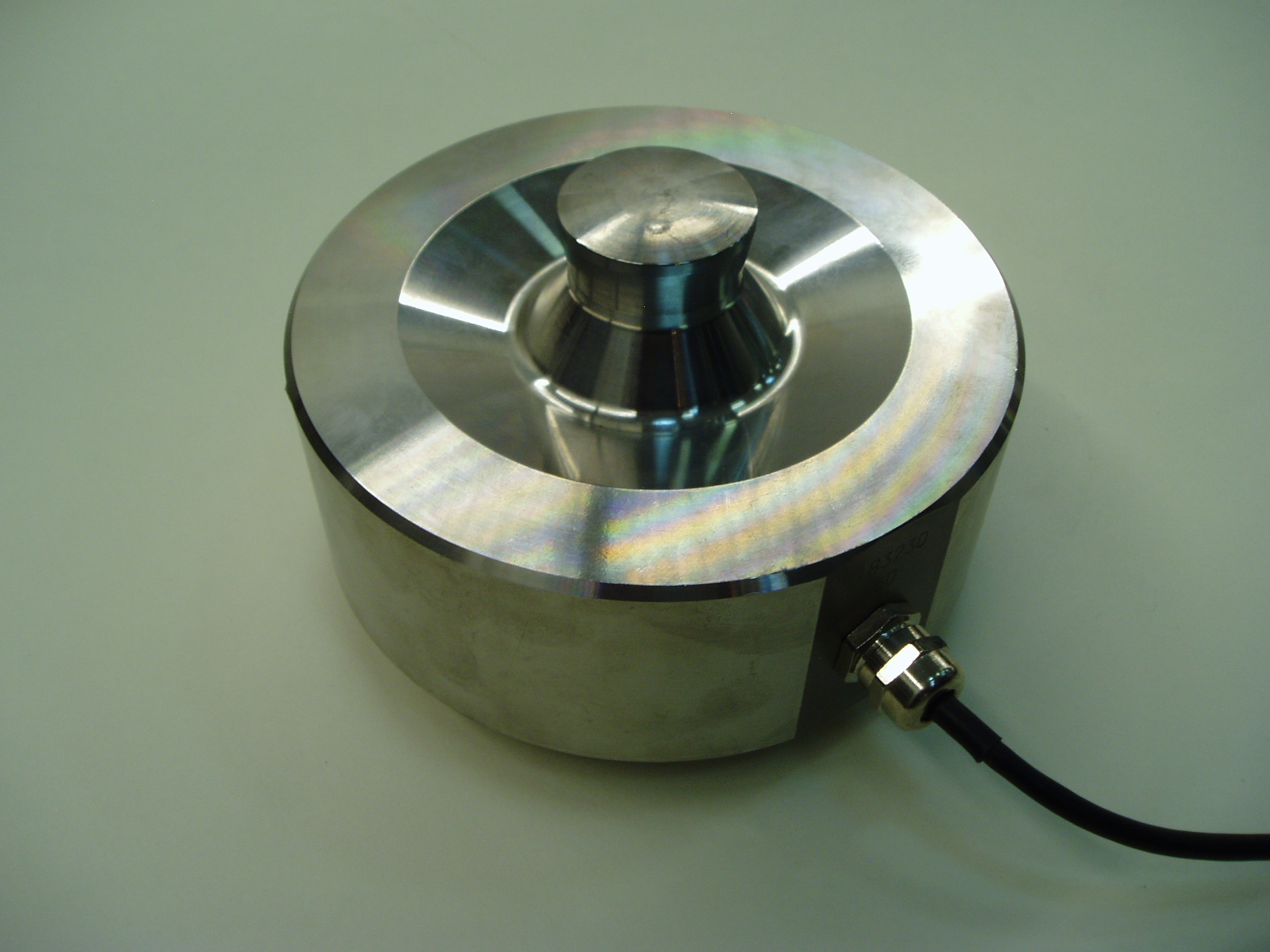

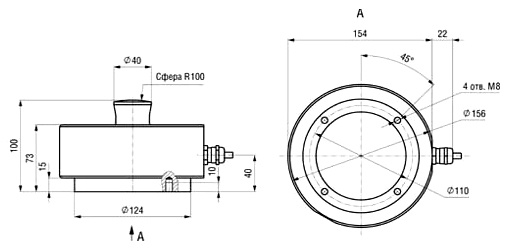

Общий вид и чертёж датчика силы на 500 кН (без силовводящих элементов).

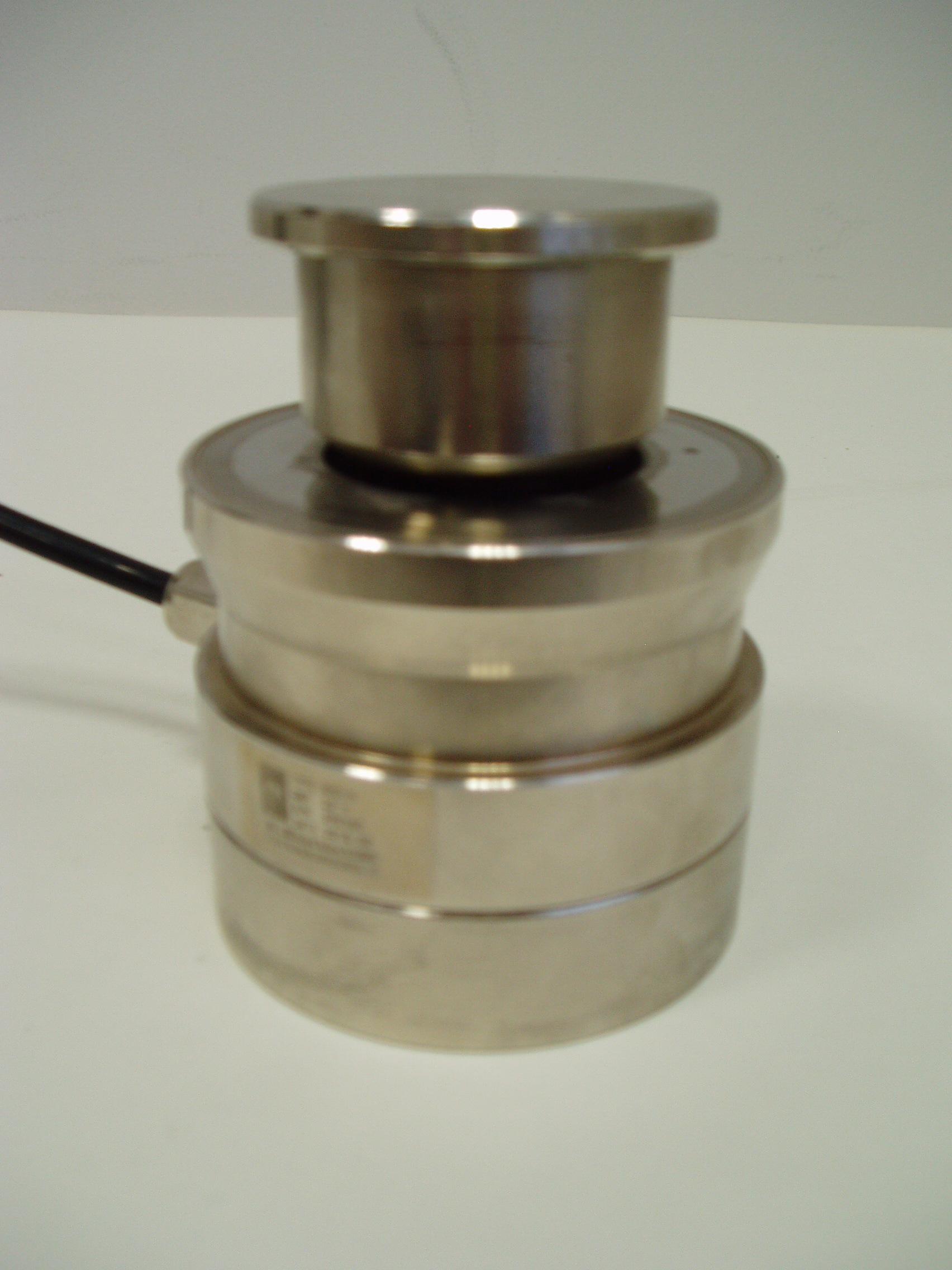

Общий вид и чертеж датчиков силы от 10 кН до 50 кН.

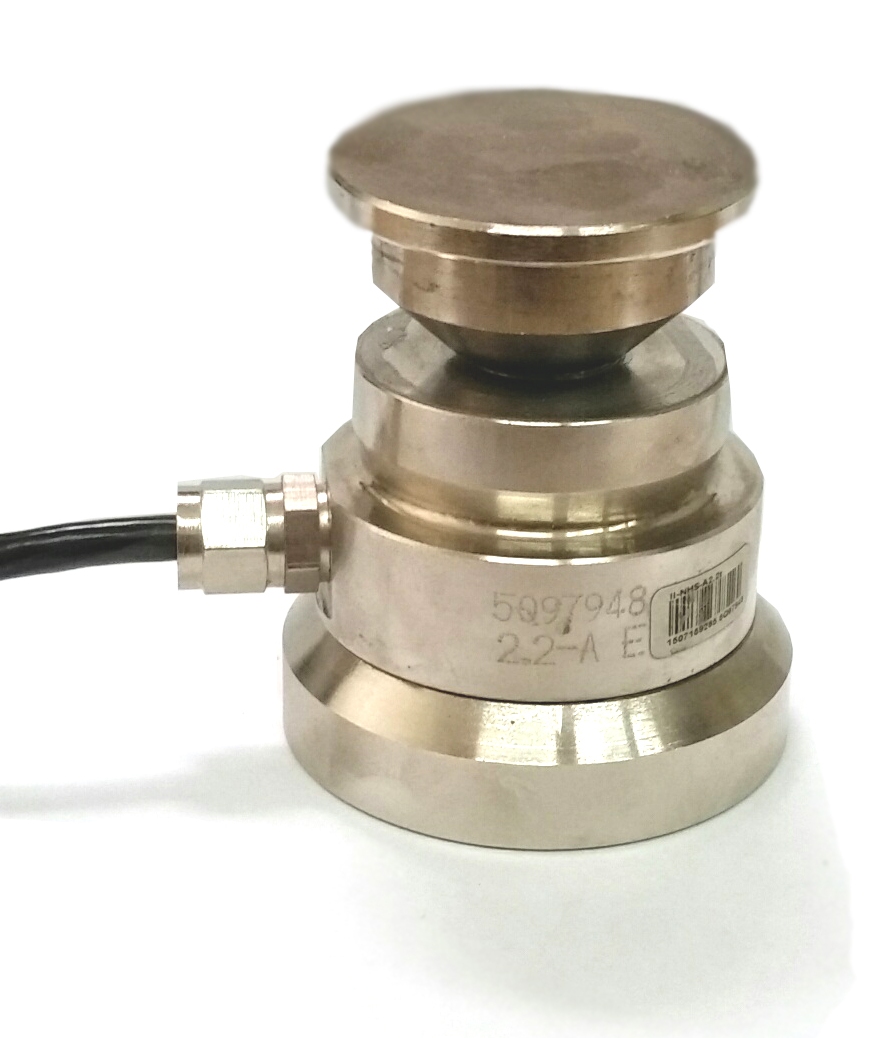

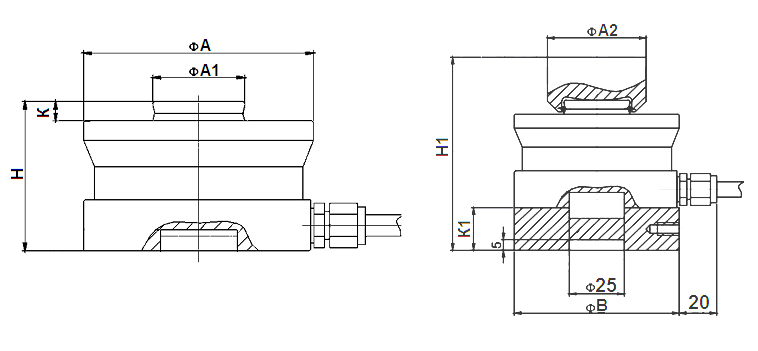

Общий вид и чертёж датчиков силы от 100 кН до 2000 кН.
| НПИ, кН | А, мм | А1, мм | Н, мм | К, мм | А2, мм | В, мм | Н1, мм | К1, мм |
| 100; 200 | 75 | 30 | 50 | 6,5 | 45 | 75 | 95 | 20 |
| 500 | 130 | 60 | 75/85 | 14 | 80 | 130 | 140/150 | 30 |
| 1000 | 150 | 70 | 90 | 16 | 100 | 150 | 177 | 40 |
| 2000 | 230 | 100 | 145 | 40 | 135 | 230 | 240 | - |
